模型介绍:

    参照液压千斤顶的原理,制作了模型模拟液压千斤顶装置。在模型中，打气筒充当了手柄加压装置，通过模型装置，可以看出气筒加压后，箱体上方顶出的盒子轻易迅速升高，可以承受较重物体。

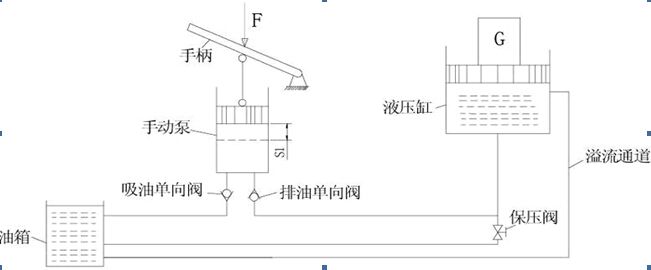

　　千斤顶的工作原理如图所示。千斤顶有外壳、大活塞、小活塞、扳手、油箱等部件组成。工作原理是扳手往上走带动小活塞向上，油箱里的油通过油管和单向阀门被吸进小活塞下部，扳手往下压时带动小活塞向下，油箱与小活塞下部油路被单向阀门堵上，小活塞下部的油通过内部油路和单向阀门被压进大活塞下部，因杠杆作用小活塞下部压力增大数十倍，大活塞面积又是小活塞面积的数十倍，由手动产生的油压被挤进大活塞，由帕斯卡原理知大小活塞面积比与压力比相同。这样一来，手上的力通过扳手到小活塞上增大了十多倍(暂按15倍)，小活塞到大活塞力有增大十多倍(暂按15倍)，到大活塞（顶车时伸出的活动部分）力量=15X15=225倍的力量了，假若手上用每20公斤力，就可以产生20X225=4500公斤（4.5吨）的力量。工作原理就是如此。当用完后，有一个平时关闭的阀门手动打开，油就靠汽车重量将油挤回油箱。

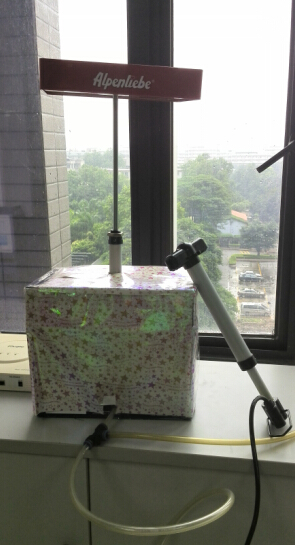

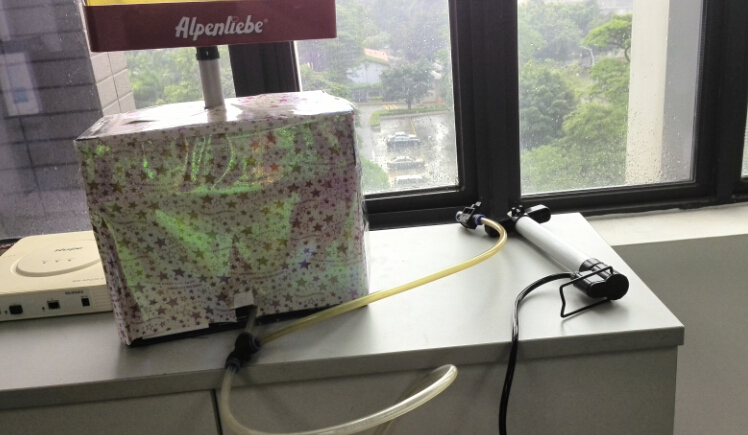

模型图片：
